React fiber 篇

背景

react 架构局限性

v16 采用 Stack Reconciliation，即递归的方式处理组件树更新，从根节点开始遍历整棵树，伴随着同步、阻塞，会出现一些问题

渲染时间过长: 复杂度过高的任务导致主线程阻塞，Native GUI 线程中断，无法响应用户指令，影响体验

优先级管理: 无优先级概念，导致关键任务可能被低优先级任务阻塞

中断恢复机制: 一旦开始就无法中断和恢复

fiber 解决方案

性能提升:

增量渲染: 将整个渲染过程分成多个可中断的、执行时间短的小任务，并使用任务调度器（Scheduler）来动态地调度这些任务，避免长时间的阻塞，提升了渲染的灵活性和效率
任务分片: Time Slicing，fiber 可在空闲时间内执行渲染任务，从而最大限度地利用浏览器的空闲时间
- 任务队列 (Task Queue): 将所有的更新操作封装成任务，并放入一个任务队列中
- 执行任务: 执行队列任务，记录当前任务执行时间
- 时间检查: 若任务执行时间超过阈值 (默认 5 毫秒)，则中断执行
- 让出线程: 使用 MessageChannel 和 postMessage 让出线程，浏览器执行其他任务
- 通知执行: 浏览器执行完成后，通过 onmessage 事件继续执行之前中断的任务
- 循环执行: 重复此过程直到任务队列清空

用户体验:

分配优先级: 确保高优先级的任务尽快处理

同步任务: 最高优先级的任务，通常用于处理用户交互事件和页面加载过程中的同步操作

异步任务: 中等优先级的任务，包括普通的更新任务和网络请求等异步操作

空闲任务: 最低优先级的任务，通常用于执行一些不紧急的任务，如日志记录或统计信息收集等
1
2
3
4
5
6
export const NoPriority = 0; // 无优先级任务
export const ImmediatePriority = 1; // 立即执行任务
export const UserBlockingPriority = 2; // 用户阻塞任务
export const NormalPriority = 3; // 正常任务
export const LowPriority = 4; // 低优先级任务
export const IdlePriority = 5; // 空闲执行任务

灵活和扩展:

为未来特性提供基础，例如 Concurrent Mode 和 Suspense

维护和调试:

改进 React 内部的代码结构，便于调试和维护

引入

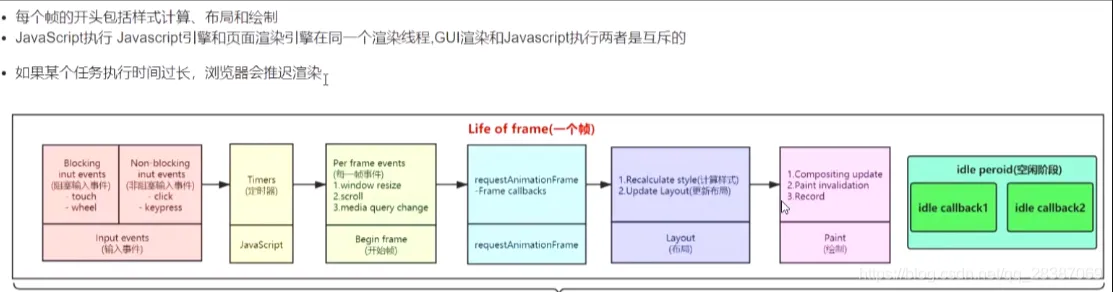

浏览器帧

浏览器对每一帧的执行和渲染的流程分为 7 个阶段

第 1-3 阶段: js 执行阶段，分别为用户事件回调、定时器回调、窗口变更事件回调
第 4 阶段: rAF 阶段，即 window.requestAnimationFrame 回调执行阶段
第 5-6 阶段: 页面渲染阶段，前 3 阶段 js 执行时间过长将阻塞渲染，导致页面卡顿
第 7 阶段: 帧空闲阶段，即 window.requestIdleCallback 回调执行阶段。若前 6 阶段运行时间超过 16.6ms，则该回调不会执行

requestIdleCallback: 回调会传入一个期限，表示浏览器有多少时间供事件执行, 为了不耽误事，最好在这个时间范围内执行完毕。requestAnimationFrame 的回调会在每一帧确认执行, 属于高优先级任务，而 requestIdleCallback 的回调不一定, 属于低优先级任务
任务优先级

Immediate(-1): 任务会同步执行，或者说要马上执行且不能中断
UserBlocking(250ms): 任务一般是用户交互的结果，需要即时得到反馈
Normal(5s): 不需要立即完成的任务，例如网络请求
Low(10s): 任务可以放后，但是最终应该得到执行，例如分析通知
Idle(没有超时时间): 一些没有必要做的任务

fiber 结构

function FiberNode(
  this: $FlowFixMe,
  tag: WorkTag,
  pendingProps: mixed,
  key: null | string,
  mode: TypeOfMode
) {
  // 基本属性
  this.tag = tag; // 描述此Fiber的启动模式的值（LegacyRoot = 0; ConcurrentRoot = 1）
  this.key = key; // React key
  this.elementType = null; // 描述React元素的类型。例如，对于JSX<App />，elementType是App
  this.type = null; // 组件类型
  this.stateNode = null; // 对于类组件，这是类的实例；对于DOM元素，它是对应的DOM节点。

  // Fiber链接
  this.return = null; // 指向父Fiber
  this.child = null; // 指向第一个子Fiber
  this.sibling = null; // 指向其兄弟Fiber
  this.index = 0; // 子Fiber中的索引位置

  this.ref = null; // 如果组件上有ref属性，则该属性指向它
  this.refCleanup = null; // 如果组件上的ref属性在更新中被删除或更改，此字段会用于追踪需要清理的旧ref

  // Props & State
  this.pendingProps = pendingProps; // 正在等待处理的新props
  this.memoizedProps = null; // 上一次渲染时的props
  this.updateQueue = null; // 一个队列，包含了该Fiber上的状态更新和副作用
  this.memoizedState = null; // 上一次渲染时的state
  this.dependencies = null; // 该Fiber订阅的上下文或其他资源的描述

  // 工作模式
  this.mode = mode; // 描述Fiber工作模式的标志（例如Concurrent模式、Blocking模式等）。

  // Effects
  this.flags = NoFlags; // 描述该Fiber发生的副作用的标志（十六进制的标识）
  this.subtreeFlags = NoFlags; // 描述该Fiber子树中发生的副作用的标志（十六进制的标识）
  this.deletions = null; // 在commit阶段要删除的子Fiber数组

  this.lanes = NoLanes; // 与React的并发模式有关的调度概念。
  this.childLanes = NoLanes; // 与React的并发模式有关的调度概念。

  this.alternate = null; // Current Tree和Work-in-progress (WIP) Tree的互相指向对方 tree里的对应单元

  // 如果启用了性能分析
  if (enableProfilerTimer) {
    // ……
  }

  // 开发模式中
  if (__DEV__) {
    // ……
  }
}

Concurrent Mode

渲染模式，提高性能和体验，利用了 fiber 架构的增量渲染和时间切片技术，能够在多个优先级任务之间动态地调度执行，使得高优先级任务能够优先得到处理。具体有以下实现

batchedUpdates

连续触发多次状态更新会被更智能地合并为单一的更新操作，以避免不必要的渲染

早期版本的 batchedUpdates 无法合并一些脱离当前上下文环境的更新

在 Concurrent Mode 模式下，状态更新的合并不再局限于当前上下文，而是根据更新的优先级来决定是否合并

Suspense

用于在组件树中等待异步加载内容的机制，能够在数据加载完成之前显示占位符或 loading 界面，提高用户体验

Lazy Loading

延迟加载组件或资源，能够提高页面的加载速度和响应速度，减少初次加载时的资源占用和等待时间

useDeferredValue

内部会调用 useState 并触发一次更新，但优先级很低，当前如果有正在进行中的更新，不会受 useDeferredValue 产生的更新影响，能够返回一个延后更新的值
1
const deferredValue = useDeferredValue(value);

优雅降级

用于处理低优先级任务无法立即执行的情况。在任务无法立即执行时，Concurrent Mode 能够自动调整任务的优先级，保证高优先级任务能够得到及时处理，避免页面加载和渲染的阻塞

工作原理

工作单元: 每个 fiber 节点代表一个单元，所有 fiber 节点共同组成一个 fiber 链表树，精确定位控制节点行为
链表属性: child、sibling 和 return 字段形成节点关系网
双缓冲:
- 两棵树，当前树 (currentFiber)，基于此创建的临时树 (workInProgressFiber)，WIP 包含了当前更新受影响的顶层节点直至其所有后代节点
- WIP 在后台进行比较更新，完成后复制添加其他未更新节点，最终替换 currentFiber，成为新的 currentFiber
- 两棵树可随时进行比较、中断、恢复等操作，提升渲染性能及 UI 稳定
更新判断: 通过 memoizedProps、pendingProps 和 memoizedState 字段计算该节点上一个状态和即将应用的状态。从而判断是否需要更新，避免不必要的渲染
副作用收集: flags、subtreeFlags 字段标识 fiber 及其子树中需要执行的副作用，React 会收集并在 commit 阶段一次性执行

工作流程

Reconciliation

构建工作数，并通过协调算法比较新旧 props 确定更新的节点

旧的协调算法: 深度优先遍历 VDOM 树，一旦开始便无法中断

新的协调算法: 增量渲染、时间切片

协调阶段可能被中断、恢复，甚至重做，协调阶段的生命周期钩子可能会被调用多次,例如 componentWillMount 可能会被调用两次，所以 v17 后一些生命周期废除了

beginWork

第一阶段: 创建与标记更新节点 (ReactFiberBeginWork.js)

判断 Fiber 节点是否要更新

// packages/react-reconciler/src/ReactFiberBeginWork.js
function beginWork(
  current: Fiber | null,
  workInProgress: Fiber,
  renderLanes: Lanes
): Fiber | null {
  if (current !== null) {
    // 这是旧节点，需要检查props和context是否有变化再确认是否需要更新节点
    const oldProps = current.memoizedProps;
    const newProps = workInProgress.pendingProps;

    if (oldProps !== newProps || hasLegacyContextChanged()) {
      didReceiveUpdate = true; // props和context有变化，说明节点有更新
    } else {
      // 其它特殊情况的判断
    }
  } else {
    didReceiveUpdate = false; // 这是新节点，要创建，而不是更新
  }

  workInProgress.lanes = NoLanes; // 进入beginWork表示开始新的工作阶段，所以要把旧的workInProgress优先级清除掉

  switch (workInProgress.tag) {
    // 通过workInProgress的tag属性来确定如何处理当前的Fiber节点
    // 每一种tag对应一种不同的Fiber类型，进入不同的调和过程（reconcileChildren()）
    case IndeterminateComponent: // 尚未确定其类型的组件
    // ……
    case LazyComponent: // 懒加载组件
    // ……
    case FunctionComponent: // 函数组件
    // ……
    case ClassComponent: // 类组件
    // ……

    // 其它多种Fiber类型
    // case ……
  }
}

判断 Fiber 子节点是更新还是复用

// packages/react-reconciler/src/ReactFiberBeginWork.js
export function reconcileChildren(
  current: Fiber | null,
  workInProgress: Fiber,
  nextChildren: any, // 要调和的新的子元素
  renderLanes: Lanes
) {
  if (current === null) {
    // 如果current为空，说明这个Fiber是首次渲染，React会为nextChildren生成一组新的Fiber节点
    workInProgress.child = mountChildFibers(
      workInProgress,
      null,
      nextChildren,
      renderLanes
    );
  } else {
    // 当current非空时，React会利用现有的Fiber节点（current.child）和新的子元素（nextChildren）进行调和
    workInProgress.child = reconcileChildFibers(
      workInProgress,
      current.child,
      nextChildren,
      renderLanes
    );
  }
}

// react/packages/react-reconciler/src/ReactChildFiber.js
export const reconcileChildFibers: ChildReconciler =
  createChildReconciler(true);
export const mountChildFibers: ChildReconciler = createChildReconciler(false);

completeUnitOfWork

第二阶段: 遍历 Fiber 节点，记录有副作用节点的关系，收集副作用列表 (ReactFiberWorkLoop.js)

// packages/react-reconciler/src/ReactFiberWorkLoop.js
function completeUnitOfWork(unitOfWork: Fiber): void {
  let completedWork: Fiber = unitOfWork; // 当前正在完成的工作单元
  do {
    const current = completedWork.alternate; // 当前Fiber节点在另一棵树上的版本
    const returnFiber = completedWork.return; // 当前Fiber节点的父节点

    let next;
    next = completeWork(current, completedWork, renderLanes); // 调用completeWork函数

    if (next !== null) {
      // 当前Fiber还有工作要完成
      workInProgress = next;
      return;
    }
    const siblingFiber = completedWork.sibling;
    if (siblingFiber !== null) {
      // 如果有兄弟节点，则进入兄弟节点的工作
      workInProgress = siblingFiber;
      return;
    }
    // 如果没有兄弟节点，回到父节点继续
    completedWork = returnFiber;
    workInProgress = completedWork;
  } while (completedWork !== null);

  // 如果处理了整个Fiber树，更新workInProgressRootExitStatus为RootCompleted，表示调和已完成
  if (workInProgressRootExitStatus === RootInProgress) {
    workInProgressRootExitStatus = RootCompleted;
  }
}

completeWork

第三阶段: 据 tag 进行不同的处理 (ReactFiberCompleteWork.js)
bubbleProperties: 记录 Fiber 的副作用标志，并为子 Fiber 创建链表

// packages/react-reconciler/src/ReactFiberCompleteWork.js
function completeWork(
  current: Fiber | null,
  workInProgress: Fiber,
  renderLanes: Lanes
): Fiber | null {
  const newProps = workInProgress.pendingProps;
  switch (workInProgress.tag) {
    // 多种tag
    case FunctionComponent:
    case ForwardRef:
    case SimpleMemoComponent:
      bubbleProperties(workInProgress);
      return null;
    case ClassComponent:
      // 省略逻辑
      // ……
      bubbleProperties(workInProgress);
      return null;
    case HostComponent:
      // 省略逻辑
      // ……
      return null;
    // 多种tag
    // ……
  }
}

function bubbleProperties(completedWork: Fiber) {
  const didBailout =
    completedWork.alternate !== null &&
    completedWork.alternate.child === completedWork.child; // 当前的Fiber与其alternate（备用/上一次的Fiber）有相同的子节点，则跳过更新

  let newChildLanes = NoLanes; // 合并后的子Fiber的lanes
  let subtreeFlags = NoFlags; // 子树的flags。

  if (!didBailout) {
    // 没有bailout，需要冒泡子Fiber的属性到父Fiber
    let child = completedWork.child;
    // 遍历子Fiber，并合并它们的lanes和flags
    while (child !== null) {
      newChildLanes = mergeLanes(
        newChildLanes,
        mergeLanes(child.lanes, child.childLanes)
      );

      subtreeFlags |= child.subtreeFlags;
      subtreeFlags |= child.flags;

      child.return = completedWork; // Fiber的return指向父Fiber，确保整个Fiber树的一致性
      child = child.sibling;
    }
    completedWork.subtreeFlags |= subtreeFlags; // 合并所有flags（副作用）
  } else {
    // 有bailout，只冒泡那些具有“静态”生命周期的flags
    let child = completedWork.child;
    while (child !== null) {
      newChildLanes = mergeLanes(
        newChildLanes,
        mergeLanes(child.lanes, child.childLanes)
      );

      subtreeFlags |= child.subtreeFlags & StaticMask; // 不同
      subtreeFlags |= child.flags & StaticMask; // 不同

      child.return = completedWork;
      child = child.sibling;
    }
    completedWork.subtreeFlags |= subtreeFlags;
  }
  completedWork.childLanes = newChildLanes; // 获取所有子Fiber的lanes。

  return didBailout;
}

Fiber 架构计算速度加快

flags 或 subtreeFlags 是 16 进制的标识，进行按位或(|)运算后，可以记录当前节点本身和子树的副作用类型，通过运算结果可以减少节点的遍历
调和过程可中断

Concurrent Mode 的能力使得 React 可以优先处理高优先级的更新

// packages/react-reconciler/src/ReactFiberWorkLoop.js
function renderRootConcurrent(root: FiberRoot, lanes: Lanes) {
  // 保存当前的执行上下文和 dispatcher
  const prevExecutionContext = executionContext;
  executionContext |= RenderContext;
  const prevDispatcher = pushDispatcher(root.containerInfo);
  const prevCacheDispatcher = pushCacheDispatcher();

  if (workInProgressRoot !== root || workInProgressRootRenderLanes !== lanes) {
    // 如果当前的工作进度树与传入的 root 或 lanes 不匹配，我们需要为新的渲染任务准备一个新的堆栈。
    // ……
  }

  // 持续的工作循环，除非中断发生，否则会一直尝试完成渲染工作
  outer: do {
    try {
      if (
        workInProgressSuspendedReason !== NotSuspended &&
        workInProgress !== null
      ) {
        // 如果当前的工作进度是由于某种原因而被挂起的，并且仍然有工作待处理，那么会处理它
        const unitOfWork = workInProgress;
        const thrownValue = workInProgressThrownValue;

        // 根据不同挂起原因，进行中断、恢复等计算
        resumeOrUnwind: switch (workInProgressSuspendedReason) {
          case SuspendedOnError: {
            // 如果工作因错误被挂起，那么工作会被中断，并从最后一个已知的稳定点继续
            // ……省略逻辑
            break;
          }
          case SuspendedOnData: {
            // 工作因等待数据（通常是一个异步请求的结果）而被挂起，
            // ……省略逻辑
            break outer;
          }
          case SuspendedOnInstance: {
            // 将挂起的原因更新为SuspendedOnInstanceAndReadyToContinue并中断工作循环，标记为稍后准备好继续执行
            workInProgressSuspendedReason =
              SuspendedOnInstanceAndReadyToContinue;
            break outer;
          }
          case SuspendedAndReadyToContinue: {
            // 表示之前的挂起工作现在已经准备好继续执行
            if (isThenableResolved(thenable)) {
              // 如果已解析，这意味着需要的数据现在已经可用
              workInProgressSuspendedReason = NotSuspended;
              workInProgressThrownValue = null;
              replaySuspendedUnitOfWork(unitOfWork); // 恢复执行被挂起的工作
            } else {
              workInProgressSuspendedReason = NotSuspended;
              workInProgressThrownValue = null;
              throwAndUnwindWorkLoop(unitOfWork, thrownValue); // 继续循环
            }
            break;
          }
          case SuspendedOnInstanceAndReadyToContinue: {
            // ……省略部分逻辑
            const isReady = preloadInstance(type, props);
            if (isReady) {
              // 实例已经准备好
              workInProgressSuspendedReason = NotSuspended; // 该fiber已完成，不需要再挂起
              workInProgressThrownValue = null;
              const sibling = hostFiber.sibling;
              if (sibling !== null) {
                workInProgress = sibling; // 有兄弟节点，开始处理兄弟节点
              } else {
                // 没有兄弟节点，回到父节点
                const returnFiber = hostFiber.return;
                if (returnFiber !== null) {
                  workInProgress = returnFiber;
                  completeUnitOfWork(returnFiber); // 收集副作用，前面有详细介绍
                } else {
                  workInProgress = null;
                }
              }
              break resumeOrUnwind;
            }
          }
          // 还有其它case
        }
      }

      workLoopConcurrent(); // 如果没有任何工作被挂起，那么就会继续处理工作循环。
      break;
    } catch (thrownValue) {
      handleThrow(root, thrownValue);
    }
  } while (true);

  // 重置了之前保存的执行上下文和dispatcher，确保后续的代码不会受到这个函数的影响
  resetContextDependencies();
  popDispatcher(prevDispatcher);
  popCacheDispatcher(prevCacheDispatcher);
  executionContext = prevExecutionContext;

  // 检查调和是否已完成
  if (workInProgress !== null) {
    // 未完成
    return RootInProgress; // 返回一个状态值，表示还有未完成
  } else {
    // 已完成
    workInProgressRoot = null; // 重置root
    workInProgressRootRenderLanes = NoLanes; // 重置Lane
    finishQueueingConcurrentUpdates(); // 处理队列中的并发更新
    return workInProgressRootExitStatus; // 返回当前渲染root的最终退出状态
  }
}

Commit

通过 commitRoot 和 commitRootImpl 方法，遍历在 Reconciliation 阶段创建的副作用列表进行更新，更新 DOM 并执行副作用。一旦进入提交阶段，需要正确地处理各种副作用，无法中断

BeforeMutation

第一阶段: 遍历副作用列表 (ReactFiberCommitWork.js)

// packages/react-reconciler/src/ReactFiberCommitWork.js
export function commitBeforeMutationEffects(
  root: FiberRoot,
  firstChild: Fiber
): boolean {
  nextEffect = firstChild; // nextEffect是遍历此链表时的当前fiber
  commitBeforeMutationEffects_begin(); // 遍历fiber，处理节点删除和确认节点在before mutation阶段是否有要处理的副作用

  const shouldFire = shouldFireAfterActiveInstanceBlur; // 当一个焦点元素被删除或隐藏时，它会被设置为 true
  shouldFireAfterActiveInstanceBlur = false;
  focusedInstanceHandle = null;

  return shouldFire;
}

CommitMutation

第二阶段: 提交更新 (ReactFiberCommitWork.js)

// packages/react-reconciler/src/ReactFiberCommitWork.js
export function commitMutationEffects(
  root: FiberRoot,
  finishedWork: Fiber,
  committedLanes: Lanes
) {
  // lanes和root被设置为"in progress"状态，表示它们正在被处理
  inProgressLanes = committedLanes;
  inProgressRoot = root;

  // 递归遍历Fiber，更新副作用节点
  commitMutationEffectsOnFiber(finishedWork, root, committedLanes);

  // 重置进行中的lanes和root
  inProgressLanes = null;
  inProgressRoot = null;
}

commitLayout

第二阶段: 处理 layout effects (ReactFiberCommitWork.js)

// packages/react-reconciler/src/ReactFiberCommitWork.js
export function commitLayoutEffects(
  finishedWork: Fiber,
  root: FiberRoot,
  committedLanes: Lanes
): void {
  inProgressLanes = committedLanes;
  inProgressRoot = root;

  // 创建一个current指向就Fiber树的alternate
  const current = finishedWork.alternate;
  // 处理那些由useLayoutEffect创建的layout effects
  commitLayoutEffectOnFiber(root, current, finishedWork, committedLanes);

  inProgressLanes = null;
  inProgressRoot = null;
}
