Vue 源码解析 Diff

Vdom

VNode

export default class VNode {
  constructor(
    tag?: string,
    data?: VNodeData,
    children?: ?Array<VNode>,
    text?: string,
    elm?: Node,
    context?: Component,
    componentOptions?: VNodeComponentOptions,
    asyncFactory?: Function
  ) {
    this.tag = tag; /*当前节点的标签名*/
    this.data =
      data; /*当前节点对应的对象，包含了具体的一些数据信息，是一个VNodeData类型，可以参考VNodeData类型中的数据信息*/
    this.children = children; /*当前节点的子节点，是一个数组*/
    this.text = text; /*当前节点的文本*/
    this.elm = elm; /*当前虚拟节点对应的真实dom节点*/
    this.ns = undefined; /*当前节点的名字空间*/
    this.context = context; /*当前组件节点对应的Vue实例*/
    this.fnContext = undefined; /*函数式组件对应的Vue实例*/
    this.fnOptions = undefined;
    this.fnScopeId = undefined;
    this.key = data && data.key; /*节点的key属性，被当作节点的标志，用以优化*/
    this.componentOptions = componentOptions; /*组件的option选项*/
    this.componentInstance = undefined; /*当前节点对应的组件的实例*/
    this.parent = undefined; /*当前节点的父节点*/
    this.raw =
      false; /*简而言之就是是否为原生HTML或只是普通文本，innerHTML的时候为true，textContent的时候为false*/
    this.isStatic = false; /*静态节点标志*/
    this.isRootInsert = true; /*是否作为跟节点插入*/
    this.isComment = false; /*是否为注释节点*/
    this.isCloned = false; /*是否为克隆节点*/
    this.isOnce = false; /*是否有v-once指令*/
    this.asyncFactory = asyncFactory;
    this.asyncMeta = undefined;
    this.isAsyncPlaceholder = false;
  }

  get child(): Component | void {
    return this.componentInstance;
  }
}

节点类型

注释节点

createEmptyVNode + isComment

export const createEmptyVNode = (text: string = "") => {
  const node = new VNode();
  node.text = text;
  node.isComment = true;
  return node;
};

文本节点

createTextVNode

export function createTextVNode(val: string | number) {
  return new VNode(undefined, undefined, undefined, String(val));
}

元素节点

tag attributes

组件节点

组件节点除了有元素节点具有的属性之外，它还有两个特有的属性

• componentOptions: 组件的 option 选项，如组件的 props 等
• componentInstance: 当前组件节点对应的 Vue 实例

函数式组件节点

函数式组件节点相较于组件节点，它又有两个特有的属性

• fnContext: 函数式组件对应的 Vue 实例
• fnOptions: 组件的 option 选项

克隆节点

cloneVNode + isCloned

export function cloneVNode(vnode: VNode): VNode {
  const cloned = new VNode(
    vnode.tag,
    vnode.data,
    vnode.children,
    vnode.text,
    vnode.elm,
    vnode.context,
    vnode.componentOptions,
    vnode.asyncFactory
  );
  cloned.ns = vnode.ns;
  cloned.isStatic = vnode.isStatic;
  cloned.key = vnode.key;
  cloned.isComment = vnode.isComment;
  cloned.fnContext = vnode.fnContext;
  cloned.fnOptions = vnode.fnOptions;
  cloned.fnScopeId = vnode.fnScopeId;
  cloned.asyncMeta = vnode.asyncMeta;
  cloned.isCloned = true;
  return cloned;
}

Dom-Diff

patch 过程，主要有三个过程，创建节点，删除节点，更新节点

创建节点

新的 VNode 中有而旧的 oldVNode 中没有，就在旧的 oldVNode 中创建。判断三类节点

• 元素节点: 判断该 VNode 节点是否有 tag 标签 + createElement
• 注释节点: isComment + createComment
• 文本节点: createTextNode

function createElm(vnode, parentElm, refElm) {
  const data = vnode.data;
  const children = vnode.children;
  const tag = vnode.tag;
  if (isDef(tag)) {
    vnode.elm = nodeOps.createElement(tag, vnode); // 创建元素节点
    createChildren(vnode, children, insertedVnodeQueue); // 创建元素节点的子节点
    insert(parentElm, vnode.elm, refElm); // 插入到DOM中
  } else if (isTrue(vnode.isComment)) {
    vnode.elm = nodeOps.createComment(vnode.text); // 创建注释节点
    insert(parentElm, vnode.elm, refElm); // 插入到DOM中
  } else {
    vnode.elm = nodeOps.createTextNode(vnode.text); // 创建文本节点
    insert(parentElm, vnode.elm, refElm); // 插入到DOM中
  }
}

删除节点

新的 VNode 中没有而旧的 oldVNode 中有，就从旧的 oldVNode 中删除

function removeNode(el) {
  const parent = nodeOps.parentNode(el); // 获取父节点
  if (isDef(parent)) {
    nodeOps.removeChild(parent, el); // 调用父节点的removeChild方法
  }
}

更新节点

新的 VNode 和旧的 oldVNode 中都有，就以新的 VNode 为准，更新旧的 oldVNode。分为几种情况

VNode / oldVNode 均为静态节点

isStatic，跳过，无需处理

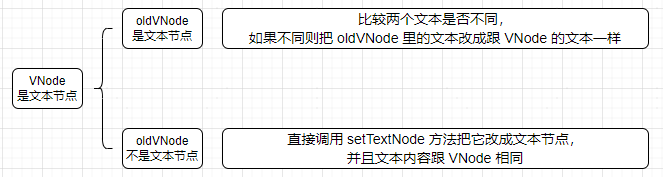

VNode 为文本节点

VNode 为元素节点

function patchVnode(oldVnode, vnode, insertedVnodeQueue, removeOnly) {
  // vnode与oldVnode是否完全一样？若是，退出程序
  if (oldVnode === vnode) {
    return;
  }
  const elm = (vnode.elm = oldVnode.elm);

  // vnode与oldVnode是否都是静态节点？若是，退出程序
  if (
    isTrue(vnode.isStatic) &&
    isTrue(oldVnode.isStatic) &&
    vnode.key === oldVnode.key &&
    (isTrue(vnode.isCloned) || isTrue(vnode.isOnce))
  ) {
    return;
  }

  const oldCh = oldVnode.children;
  const ch = vnode.children;
  // vnode有text属性？若没有:
  if (isUndef(vnode.text)) {
    // vnode的子节点与oldVnode的子节点是否都存在？
    if (isDef(oldCh) && isDef(ch)) {
      // 若都存在，判断子节点是否相同，不同则更新子节点
      if (oldCh !== ch)
        updateChildren(elm, oldCh, ch, insertedVnodeQueue, removeOnly);
    }
    // 若只有vnode的子节点存在
    else if (isDef(ch)) {
      /**
       * 判断oldVnode是否有文本？
       * 若没有，则把vnode的子节点添加到真实DOM中
       * 若有，则清空Dom中的文本，再把vnode的子节点添加到真实DOM中
       */
      if (isDef(oldVnode.text)) nodeOps.setTextContent(elm, "");
      addVnodes(elm, null, ch, 0, ch.length - 1, insertedVnodeQueue);
    }
    // 若只有oldnode的子节点存在
    else if (isDef(oldCh)) {
      // 清空DOM中的子节点
      removeVnodes(elm, oldCh, 0, oldCh.length - 1);
    }
    // 若vnode和oldnode都没有子节点，但是oldnode中有文本
    else if (isDef(oldVnode.text)) {
      // 清空oldnode文本
      nodeOps.setTextContent(elm, "");
    }
    // 上面两个判断一句话概括就是，如果vnode中既没有text，也没有子节点，那么对应的oldnode中有什么就清空什么
  }
  // 若有，vnode的text属性与oldVnode的text属性是否相同？
  else if (oldVnode.text !== vnode.text) {
    // 若不相同: 则用vnode的text替换真实DOM的文本
    nodeOps.setTextContent(elm, vnode.text);
  }
}

更新子节点

双层循环遍历 newChildren 和 oldChildren: 每循环外层 newChildren 数组里的一个子节点，就去内层 oldChildren 数组里找看有没有与之相同的子节点。分为几种情况

创建子节点

newChildren 里有，而 oldChildren 里没有: 创建节点，创建好之后再把它插入到 DOM 中合适的位置

合适的位置是所有未处理节点之前，而并非所有已处理节点之后

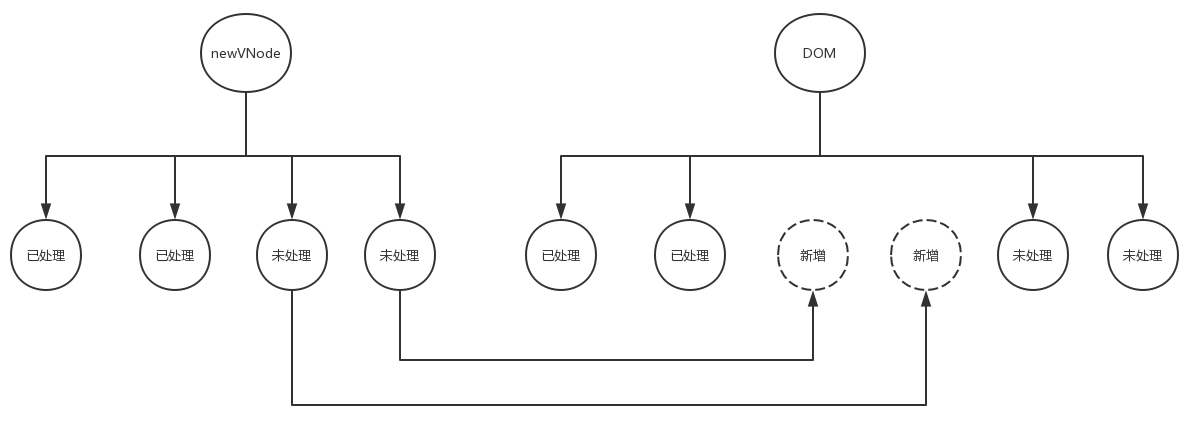

下图节点顺序插入出错

删除子节点

newChildren 里没有，而 oldChildren 里有

更新子节点

newChildren 里有，且 oldChildren 里有，且位置相同

移动子节点

newChildren 里有，且 oldChildren 里有，但位置不同: 以 newChildren 里子节点的位置为基准，调整 oldChildren 里该节点的位置，使之与在 newChildren 里的位置相同

• 以 newChildren 里子节点的位置为基准，调整 oldChildren 里该节点的位置

所有未处理节点之前就是要移动的目的位置

diff 对比过程

对比顺序: 4 指针双向遍历

• newStartIdx: newChildren 数组里开始位置的下标
• newEndIdx: newChildren 数组里结束位置的下标
• oldStartIdx: oldChildren 数组里开始位置的下标
• oldEndIdx: oldChildren 数组里结束位置的下标
• 在循环的时候，每处理一个节点，newStartIdx 和 oldStartIdx 往后 +1 (只会加)，newEndIdx 和 oldEndIdx 往前 -1 (只会减)，当开始位置大于结束位置时，表示所有节点都已经遍历过了

优化前策略

1. 如果 oldStartVnode 不存在，则直接跳过，将 oldStartIdx 加 1，比对下一个
2. 如果 oldEndVnode 不存在，则直接跳过，将 oldEndIdx 减 1，比对前一个
3. 如果新前与旧前节点相同，就把两个节点进行 patch 更新，同时 oldStartIdx 和 newStartIdx 都加 1，后移一个位置
4. 如果新后与旧后节点相同，就把两个节点进行 patch 更新，同时 oldEndIdx 和 newEndIdx 都减 1，前移一个位置
5. 如果新后与旧前节点相同，先把两个节点进行 patch 更新，然后把旧前节点移动到 oldChilren 中所有未处理节点之后，最后把 oldStartIdx 加 1，后移一个位置，newEndIdx 减 1，前移一个位置
6. 如果新前与旧后节点相同，先把两个节点进行 patch 更新，然后把旧后节点移动到 oldChilren 中所有未处理节点之前，最后把 newStartIdx 加 1，后移一个位置，oldEndIdx 减 1，前移一个位置
7. 如果不属于以上四种情况，就进行常规的循环比对 patch
8. 如果在循环中，oldStartIdx 大于 oldEndIdx 了，表示 oldChildren 比 newChildren 先循环完毕，那么 newChildren 里面剩余的节点都是需要新增的节点，把[newStartIdx, newEndIdx]之间的所有节点都插入到 DOM 中
9. 如果在循环中，newStartIdx 大于 newEndIdx 了，表示 newChildren 比 oldChildren 先循环完毕，那么 oldChildren 里面剩余的节点都是需要删除的节点，把[oldStartIdx, oldEndIdx]之间的所有节点都删除

优化后策略

1. 新前比旧前: 相同则进入更新节点流程，不同则进入下一步
2. 新后比旧后: 相同则进入更新节点流程，不同则进入下一步
3. 新后比旧前: 相同则进入更新节点流程，更新完后再将旧前移动到 oldVNode 数组中所有未处理节点之后，不同则进入下一步
4. 新前比旧后: 相同则进入更新节点流程，更新完后再将旧后移动到 oldVNode 数组中所有未处理节点之前，不同则通过之前的循环方式查找

// 循环更新子节点
function updateChildren(
  parentElm,
  oldCh,
  newCh,
  insertedVnodeQueue,
  removeOnly
) {
  let oldStartIdx = 0; // oldChildren开始索引
  let oldEndIdx = oldCh.length - 1; // oldChildren结束索引
  let oldStartVnode = oldCh[0]; // oldChildren中所有未处理节点中的第一个
  let oldEndVnode = oldCh[oldEndIdx]; // oldChildren中所有未处理节点中的最后一个

  let newStartIdx = 0; // newChildren开始索引
  let newEndIdx = newCh.length - 1; // newChildren结束索引
  let newStartVnode = newCh[0]; // newChildren中所有未处理节点中的第一个
  let newEndVnode = newCh[newEndIdx]; // newChildren中所有未处理节点中的最后一个

  let oldKeyToIdx, idxInOld, vnodeToMove, refElm;

  // removeOnly is a special flag used only by <transition-group>
  // to ensure removed elements stay in correct relative positions
  // during leaving transitions
  const canMove = !removeOnly;

  if (process.env.NODE_ENV !== "production") {
    checkDuplicateKeys(newCh);
  }

  // 以"新前"、"新后"、"旧前"、"旧后"的方式开始比对节点
  while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
    if (isUndef(oldStartVnode)) {
      oldStartVnode = oldCh[++oldStartIdx]; // 如果oldStartVnode不存在，则直接跳过，比对下一个
    } else if (isUndef(oldEndVnode)) {
      oldEndVnode = oldCh[--oldEndIdx];
    } else if (sameVnode(oldStartVnode, newStartVnode)) {
      // 如果新前与旧前节点相同，就把两个节点进行patch更新
      patchVnode(oldStartVnode, newStartVnode, insertedVnodeQueue);
      oldStartVnode = oldCh[++oldStartIdx];
      newStartVnode = newCh[++newStartIdx];
    } else if (sameVnode(oldEndVnode, newEndVnode)) {
      // 如果新后与旧后节点相同，就把两个节点进行patch更新
      patchVnode(oldEndVnode, newEndVnode, insertedVnodeQueue);
      oldEndVnode = oldCh[--oldEndIdx];
      newEndVnode = newCh[--newEndIdx];
    } else if (sameVnode(oldStartVnode, newEndVnode)) {
      // Vnode moved right
      // 如果新后与旧前节点相同，先把两个节点进行patch更新，然后把旧前节点移动到oldChilren中所有未处理节点之后
      patchVnode(oldStartVnode, newEndVnode, insertedVnodeQueue);
      canMove &&
        nodeOps.insertBefore(
          parentElm,
          oldStartVnode.elm,
          nodeOps.nextSibling(oldEndVnode.elm)
        );
      oldStartVnode = oldCh[++oldStartIdx];
      newEndVnode = newCh[--newEndIdx];
    } else if (sameVnode(oldEndVnode, newStartVnode)) {
      // Vnode moved left
      // 如果新前与旧后节点相同，先把两个节点进行patch更新，然后把旧后节点移动到oldChilren中所有未处理节点之前
      patchVnode(oldEndVnode, newStartVnode, insertedVnodeQueue);
      canMove &&
        nodeOps.insertBefore(parentElm, oldEndVnode.elm, oldStartVnode.elm);
      oldEndVnode = oldCh[--oldEndIdx];
      newStartVnode = newCh[++newStartIdx];
    } else {
      // 如果不属于以上四种情况，就进行常规的循环比对patch
      if (isUndef(oldKeyToIdx))
        oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx);
      idxInOld = isDef(newStartVnode.key)
        ? oldKeyToIdx[newStartVnode.key]
        : findIdxInOld(newStartVnode, oldCh, oldStartIdx, oldEndIdx);
      // 如果在oldChildren里找不到当前循环的newChildren里的子节点
      if (isUndef(idxInOld)) {
        // New element
        // 新增节点并插入到合适位置
        createElm(
          newStartVnode,
          insertedVnodeQueue,
          parentElm,
          oldStartVnode.elm,
          false,
          newCh,
          newStartIdx
        );
      } else {
        // 如果在oldChildren里找到了当前循环的newChildren里的子节点
        vnodeToMove = oldCh[idxInOld];
        // 如果两个节点相同
        if (sameVnode(vnodeToMove, newStartVnode)) {
          // 调用patchVnode更新节点
          patchVnode(vnodeToMove, newStartVnode, insertedVnodeQueue);
          oldCh[idxInOld] = undefined;
          // canmove表示是否需要移动节点，如果为true表示需要移动，则移动节点，如果为false则不用移动
          canMove &&
            nodeOps.insertBefore(parentElm, vnodeToMove.elm, oldStartVnode.elm);
        } else {
          // same key but different element. treat as new element
          createElm(
            newStartVnode,
            insertedVnodeQueue,
            parentElm,
            oldStartVnode.elm,
            false,
            newCh,
            newStartIdx
          );
        }
      }
      newStartVnode = newCh[++newStartIdx];
    }
  }
  if (oldStartIdx > oldEndIdx) {
    /**
     * 如果oldChildren比newChildren先循环完毕，
     * 那么newChildren里面剩余的节点都是需要新增的节点，
     * 把[newStartIdx, newEndIdx]之间的所有节点都插入到DOM中
     */
    refElm = isUndef(newCh[newEndIdx + 1]) ? null : newCh[newEndIdx + 1].elm;
    addVnodes(
      parentElm,
      refElm,
      newCh,
      newStartIdx,
      newEndIdx,
      insertedVnodeQueue
    );
  } else if (newStartIdx > newEndIdx) {
    /**
     * 如果newChildren比oldChildren先循环完毕，
     * 那么oldChildren里面剩余的节点都是需要删除的节点，
     * 把[oldStartIdx, oldEndIdx]之间的所有节点都删除
     */
    removeVnodes(parentElm, oldCh, oldStartIdx, oldEndIdx);
  }
}
